モーター減速機はギアボックスとも呼ばれ、モーターを駆動負荷に接続する機械伝動装置です。これは、モーターと負荷の間のトルクと速度を変更するために使用される一連のギアで構成されています。
製品紹介
モーター減速機はギアボックスとも呼ばれ、モーターを駆動負荷に接続する機械伝動装置です。これは、モーターと負荷の間のトルクと速度を変更するために使用される一連のギアで構成されています。トルクと速度を理解することが重要です。減速機はモーターのトルクを増加させ、受信側コンポーネントの回転を可能にします。メーカーは、自社製品がサポートできる最小および最大トルク（N.m 単位）を示します。遊星ギアボックスは高いトルク密度を備えています。モーター減速機はモーターの速度を低下させることもできます。用途に応じて最適な減速比を検討してください。モーター速度に応じて、減速比によって出力速度（回転数/分）が決まります。最後に、アプリケーションに最も適したギア減速機アセンブリ (同軸、平行シャフト、または直交入力/出力シャフト) を決定します。

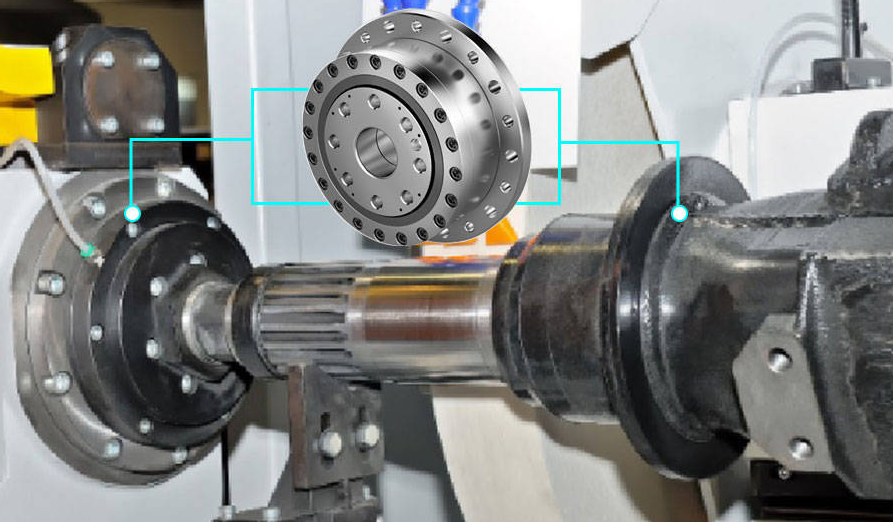

アプリケーションシナリオ
倉庫および物流:
自動化された倉庫システムのスタッカー、コンベア、その他の機器でも、効率的な貨物の取り扱いと保管を実現するためにモーター減速機が必要です。
自動化生産ライン：
さまざまな自動化生産ラインでは、モーター減速機を使用してコンベアベルト、エレベーター、仕分け装置などを駆動します。たとえば、食品加工生産ラインでは、減速機によってコンベアベルトが安定した速度で回転し、食品を正確に搬送して加工・包装することができます。
工作機械設備：
CNC工作機械、フライス盤、掘削機、その他の工作機械のスピンドル駆動および送りシステムでは、通常、精密な速度制御と高トルク出力を実現するためにモーター減速機が必要であり、これにより工作機械はさまざまな材料やワークピースを加工する際に安定した切削力と加工精度を確保できます。
6つの品質保証
製品パラメータ（仕様）
公称出力トルク
规格 | ステージ数 | 減速比 | AB042 | AB060 | AB000 | AB115 | AB142 | AB180 | AB220 |
1 | 3 | 55 | 135 | 220 | 450 | 1186 | 2308 | ||
4 | 23 | 65 | 165 | 345 | 700 | 1548 | 2167 | ||
5 | 21 | 60 | 160 | 335 | 650 | 1431 | 2347 | ||
6 | 20 | 52 | 145 | 300 | 610 | 1376 | 206 | ||
7 | 50 | 135 | 290 | 540 | 1151 | 1771 | |||
8 | 18 | 45 | 115 | 265 | 510 | 1000 | 1600 | ||
9 | 14 | 42 | 105 | 255 | 455 | 910 | 1500 | ||
2 | 10 | 14 | 42 | 105 | 255 | 455 | 910 | 1500 | |
12 | 23 | 65 | 165 | 345 | 700 | 158 | 2563 | ||
15 | 21 | 60 | 160 | 335 | 650 | 1431 | 2347 | ||
25 | 21 | 60 | 165/160 | 345/335 | 700/650 | 1568/1431 | 2567/2347 | ||
28 | 23 | 65 | 165 | 345 | 700 | 1508 | 2567 | ||
30 | 335 | 2347 | |||||||
21 | 60 | 160 | 650 | 1431 | |||||
35/40 | 21 | 60 | 160/160 | 335/335 | 650/650 | 1431/1431 | 2347/2347 | ||
45/50 | 21 | 60 | 160/160 | 335/335 | 650/650 | 1431/1431 | 2347/2347 | ||
60 | 20 | 52 | 145 | 300 | 610 | 1376 | 2068 | ||
70/80 | 18 | 50/45 | 135/115 | 290/265 | 540/510 | 1151/1000 | 1771/1600 | ||
90 | 14 | 42 | 105 | 255 | 455 | 910 | 1500 | ||
≥3 | ≥100 | 3段以上の減速機の詳細なパラメータについては、工場のサービスにお問い合わせください。具体的なパラメータは外観図に従うものとします。 | |||||||
最大加速トルクT2 | Nm | 142 | 1.8*T （定格トルクの1.8倍） | ||||||
緊急停止トルクT2 | Nm | 142 | 3*（定格トルクの3倍） | ||||||
定格入力速度 | r | 142 | 3000 | 3000 | 3000 | 3000 | 2000 | 1500 | 1000 |
最大入力速度 | T | 142 | 6000 | 6000 | 6000 | 6000 | 4000 | 3000 | 2000 |
精密クリアランス | 3 | 3 | 3 | 3 | 5 | S | |||
P1 | 1 | 3 | |||||||
-アークミニッツ | 2 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | |
P2 -弧分 | 1 | S | 5 | 5 | 5 | 5 | 7 | 7 | |
2 | 7 | 7 | 7 | 7 | 9 | 9 | |||
ノイズ | d(A) | 142 | 58 | 60 | 60 | 63 | 65 | 67 | 70 |
最大ラジアル荷重容量 | N | 142 | 770 | 1500 | 3200 | 6700 | 9600 | 14000 | 16000 |
最大軸方向荷重容量 | N | 142 | 380 | 760 | 1600 | 3300 | 4800 | 7000 | 8000 |
効率 | % | 1 | ≥97% | ||||||
2 | >9 | ||||||||
動作温度 | ℃ | 142 | -15 - +40°C | ||||||
耐用年数 | h | 142 | ≥20000 | ||||||
潤滑 | 142 | 合成グリース（生涯メンテナンスフリー） |
よくある質問です
減速機やギアボックスを使用してモーターの速度を下げ、出力トルクを上げることは、モーターの作業能力を向上させることと同じです。また、減速機を介して出力方向を変更することもできます。
ギアボックスまたはギア セットを使用してモーターの速度を下げます。これには、モーター シャフトをギア システムに接続し、出力シャフトがモーターよりも低速で回転することが含まれます。
ギア減速機は、モーターまたはその他の駆動装置から駆動負荷に機械的動力を伝達するために使用される装置です。ポンプ部門では、高速ポンプを低速ポンプに変換します。
