旋回ベアリング
主に内輪、外輪、単列鋼球、保持枠（または仕切り）、シール装置などから構成されます。内輪と外輪は一体構造または分割構造にすることができます。
江蘇億控知能装備有限公司及び傘下全 子会社の上海同普電力技術有限公司 豊富な業界管理経験を持つ同済大 博士課程学生チームが共同で設立した「ハイテク…
Loading
江蘇億控知能装備有限公司及び傘下全 子会社の上海同普電力技術有限公司 豊富な業界管理経験を持つ同済大 博士課程学生チームが共同で設立した「ハイテク…
主に内輪、外輪、単列鋼球、保持枠（または仕切り）、シール装置などから構成されます。内輪と外輪は一体構造または分割構造にすることができます。
製品紹介

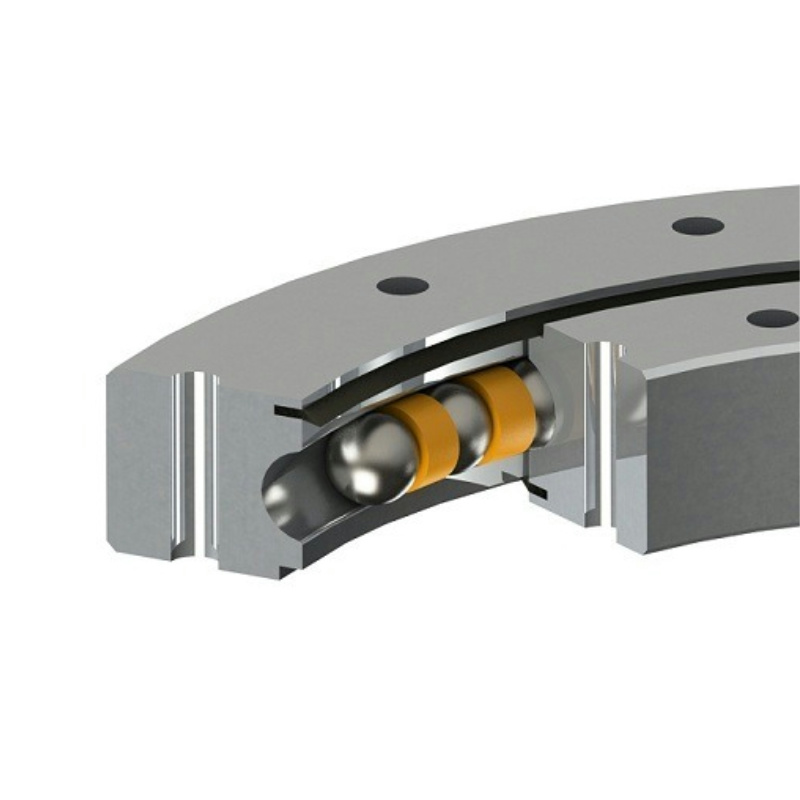

4点接触ボール旋回軸受は、主に内輪と外輪、単列鋼球、ケージ（または仕切り）、シール装置などで構成されています。内輪と外輪は一体構造または分割構造にすることができます。一体型リングは剛性が高く、分割構造は調整が容易です。 2 つのスプリット リングは工場出荷時にボルトで固定されています。
4点接触ボール旋回軸受は、一般にケージ（または仕切り）が装備されており、フルボール構造は重負荷の条件でのみ使用されます。フルボール構造は耐荷重能力が強いですが、摩擦も大きく、鋼球の表面を傷つけやすいためです。
4点接触ボールターンテーブルベアリング/旋回ベアリングの基本構造には、ギアレスタイプ、外歯ギアタイプ、内歯ギアタイプがあり、いずれも高い静荷重容量を備えています。
アプリケーションシナリオ

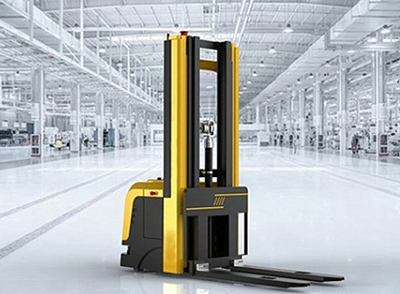

フォークリフト AGV：
フォークリフト AGV が直面する動作環境は比較的複雑であるため、駆動輪に使用される AGV (無人搬送車) 旋回ベアリングにもより強い安定性が求められ、特殊な環境に対応するために表面も特別に処理する必要があります。

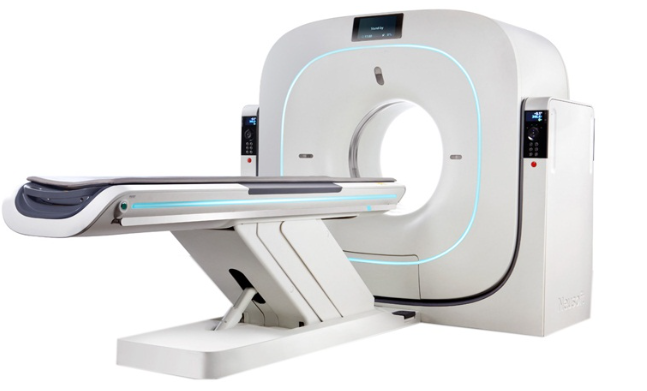

CT:
CT 装置が作動すると、X 線管と検出器が同時に患者の周りを回転し、断層画像が生成されます。この画像から医師は診断に必要な重要な情報を取得します。
CT装置の高速回転時に静かな医療環境を確保するためには、低騒音、高作動精度の医療機器旋回ベアリング（ターンテーブルベアリング）が極めて重要です。
6つの品質保証
製品パラメータ（仕様）
モデル | 歯形タイプ | 係数 (m) | 歯の数 (Z) | 歯の角度 (α) | 付加係数 (h) | 変位係数 (x) |
TEC - 150P750SP | インボリュート | 1.5 | 110 | 20° | 1.0 | 0 |
TEC - 167P400SP | インボリュート | 値が指定されていません | 114 | 20° | 1.0 | 0 |
TEC - 167(V2.1) | インボリュート | 3 | 40 | 20° | 1.0 | 0 |
TEC - 300 | インボリュート | 2.5 | 127 | 20° | 1.0 | -0.28 |
TEC - 410 | インボリュート | 2.5 | 180 | 20° | 1.0 | -0.28 |
モデル | スパン（Wx） | スパン測定歯 Across (K) | 上限偏差 (Es) | 下限偏差 (Es) |
TEC - 150P750SP | 57.66 | 13 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） |
TEC - 167P400SP | 7.9 | 13 | -0.198 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） |
TEC - 167 | 87.83 | 12 | -0.320 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） |
TEC - 300 | 103.6 | 14 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） |
TEC - 410 | 14.74 | 20 | 上方偏差の対応情報が明確に記載されていない（表内の名称はEtes Wk Ebeiであり、他と異なる） | 上方偏差の対応情報が明確に記載されていない（表内の名称はEtes Wk Ebeiであり、他と異なる） |
モデル
単歯ピッチ偏差 (±f pt) | 歯ピッチの累積偏差 (Fp) | プロファイルゲージ値の範囲 | 総歯形偏差 (Fa) | ヘリックスメーター範囲 | 総ヘリックス偏角 (Fβ) | ラジアルランアウト (Fγ) | |
TEC - 150P750SP | ±0.012 | 0.049 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） | 0.014 | 明確な単位の指示はありません（文脈に応じて mm を使用する必要があります） | 0.016 | 0.039 |
TEC - 167P400SP | ±0.024 | 0.098 | 9.30 | 0.028 | 17 | 0.032 | 0.078 |
TEC - 167 | ±0.026 | 0.036 | 14.03 | 0.100 | 13.10 | 0.032 | 0.080 |
TEC - 300 | ±0.029 | 0.131 | 11.39 | 0.041 | 19 | 0.034 | 0.105 |
TEC - 410 | ±0.029 （±f領域は±f ptであると推論される） | 0.131 | 11.75 | 0.041 | 23.75 （LAはLβであると推定される） | 0.038 | 0.105 （FyはFγであると推論される） |
よくある質問です
多くのアプリケーション要件が適切な旋回ベアリングの選択に影響します。考慮事項には、速度、汚染防止、精度、摩擦抵抗、動作環境の温度範囲が含まれます。
旋回ベアリングは、風力タービン、掘削機、クレーン、トンネル掘削機などの回転運動を可能にし、促進します。
旋回ベアリングは内輪と外輪で構成され、通常、内輪の 1 つにギアが取り付けられています。両方の内輪には取り付け穴が備わっており、隣接する機械部品間の接続を簡単かつ迅速に行えるため、最適な動力伝達が実現します。
