江蘇億控知能装備有限公司及び傘下全 子会社の上海同普電力技術有限公司 豊富な業界管理経験を持つ同済大 博士課程学生チームが共同で設立した「ハイテク…
当社はAGV用の垂直ステアリングホイールを提供しており、生産、販売、研究開発で22年の経験があります。当社の製品は、500KGから6.5Tまでの荷重に対応し、高い耐荷重性と耐久性を備えています。そして、世界の物流市場で広く利用されています。
製品紹介

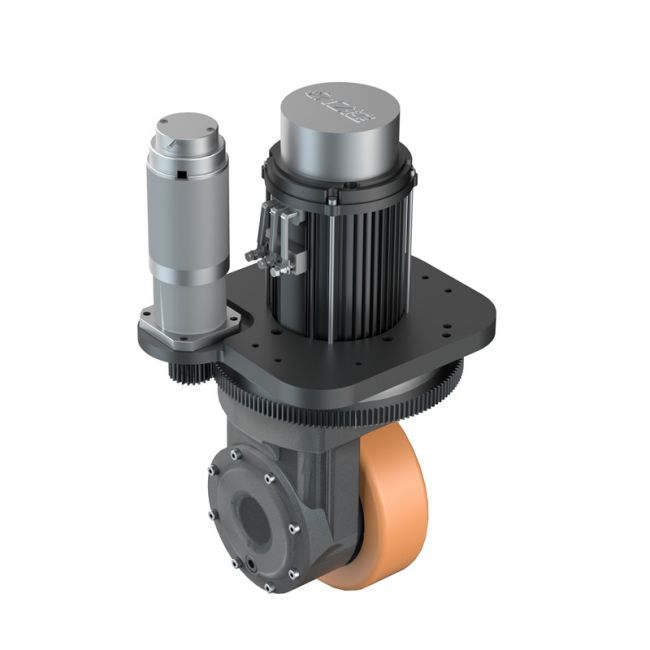

TEC シリーズのステアリング付き垂直駆動ホイールは、AGV (無人搬送車) および産業用ロボット向けに設計された高性能駆動ソリューションです。コンパクトな構造と極めて小さい回転半径の設計により、スペースが限られたシナリオでも柔軟な動きが保証されます。高品質の素材と高度な製造技術を採用。
1.ベベルギア伝動構造、コンパクトな構造、低騒音、大きな出力トルク。
2. 垂直駆動ホイールシリーズ（ホイール径（mm）による命名）：150、230、250、310、343、406、457、470 シリーズが適用範囲です。
3.荷重範囲：500kg〜6500kgシリーズ。
4. 入力電圧範囲は12V〜96V、垂直ステアリングありまたはなし。
5. オプションのポリウレタンホイールまたはゴムホイール。
6. オプションのDCブラシ、AC非同期、永久磁石サーボモーター、出力範囲400W〜16KW。
7. オプション部品：衝撃吸収スプリング、リミットスイッチ、オリジナルスイッチ、インクリメンタル/アブソリュートエンコーダ、ポテンショメータなどの部品。
8. カスタマイズシリーズ：防爆駆動輪、低温駆動輪、高IP保護等級。
TEC シリーズの垂直駆動輪ステアリングは、優れた性能とさまざまなシナリオへの適応性を備えており、さまざまな自動化機器で広く使用されており、企業が効率的な物流と正確なナビゲーションを実現するのに役立ちます。
アプリケーションシナリオ
· フォークリフト: 垂直駆動輪のコンパクトな設計により、フォークリフトはよりコンパクトで柔軟性が高く、操作が簡単になります。

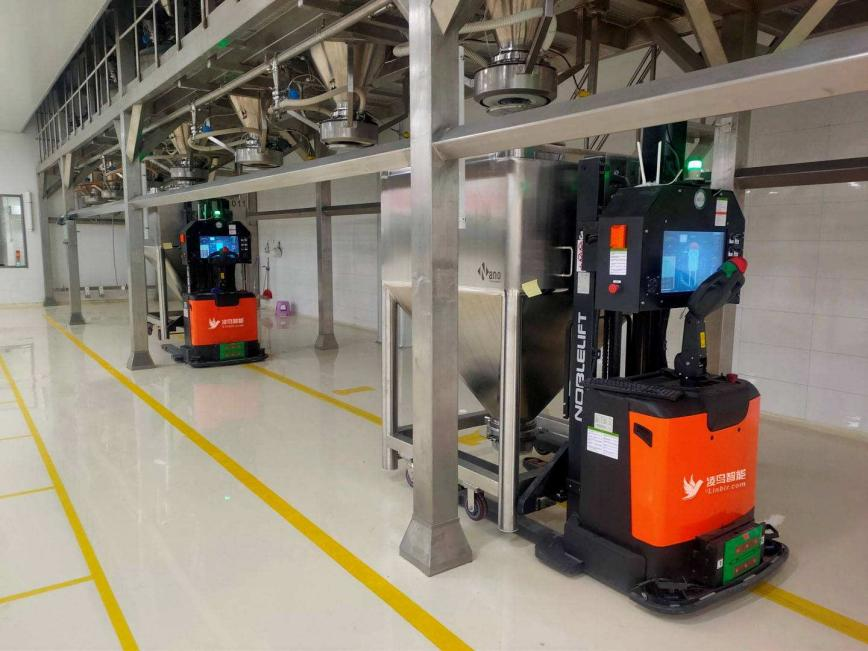

無人搬送車 (AGV): 工場内での資材搬送の自動化に最適です。コンパクトな設計と優れた操縦性により狭い通路も楽に移動でき、強力なモーターにより幅広い荷物を処理できます。
6つの品質保証
製品仕様
| 歩行部分 | ステアリング部 | |||||||||||||||
| シリーズ | 定格電圧（V） | 電気モーター（W） | 定格電流（A） | スピード（RPM） | 定格トルク（NM） | 減速比（i） | 出力トルク（NM） | 最大トルク（NM） | 最大荷重（kg） | 定格電圧（V） | 電気モーター（W） | 定格電流（a） | スピード（RPM） | 定格トルク（NM） | 減速比（i） | 出力トルク（NM） |
| TEC-150 | 48 | 750 | 20 | 3000 | 2.4 | 22.5 | 45.9 | 114 | 500 | 48 | 200 | 6.4 | 3000 | 40 | 30 | |
| TEC -230 | 24 | 1500 | 76 | 2590 | 5.5 | 30 | 108 | 300 | 1500 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1500 | 34 | 2500 | 5.73 | 30 | 145 | 365 | 1500 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -250 | 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1600 | 35 | 2500 | 6.11 | 19 | 98.6 | 246 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| 48 | 2500 | 63 | 2500 | 9.55 | 19 | 163 | 450 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -310 | 24 | 3000 | 137 | 2500 | 11.46 | 23 | 224 | 650 | 2200 | 24 | 600 | 38.5 | 2275 | 2.52 | 45 | 95.6 |
| 48 | 3000 | 68 | 2500 | 11.5 | 23 | 224 | 650 | 2200 | 48 | 600 | 15 | 2500 | 2.3 | 50 | 108 | |
| TEC -343 | 48 | 6500 | 180 | 2800 | 23 | 20.2 | 395 | 988 | 3200 | 48 | 1200 | 33 | 3000 | 3.82 | 50 | 191 |
| TEC -406 | 48 | 8000 | 207 | 1420 | 54 | 24 | 1054 | 2592 | 6000 | 48 | 2000 | 57 | 3000 | 6.4 | 50 | 305 |
| TEC -457 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
| TEC -470 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
よくある質問です
発送時には取付・配線マニュアルを同梱しております。理解が難しい場合は、お気軽に弊社の技術チームにお問い合わせください。オンライン技術サポートを提供いたします。
垂直駆動輪：
o 適用シナリオ: 狭い通路などの小さなスペースに適しており、柔軟な旋回が可能です。
o 荷重要件: 一般的に軽い荷重に適しています。
o ステアリングの柔軟性：操縦性が高く、狭い場所でも簡単に操作できます。
水平駆動輪：
o 適用シナリオ: 重量物の輸送など、安定性と積載能力が求められる環境に適しています。
o 荷重要件: 通常、重いアイテムをサポートできます。
o ステアリングの柔軟性:スムーズな操作が求められる用途に適しています。
デュアルドライブホイールは、2つの独立した駆動システムを備えたホイール構造で、無人搬送車（AGV）や自律移動ロボット（AMR）でよく使用されます。各駆動輪は独立して制御できるため、正確なステアリング、機敏性の向上、安定性の強化が可能になります。これは、高精度のモーション コントロールを必要とするアプリケーション、特に車両が旋回したり複雑な経路を効率的に移動したりする必要がある空間的に制約のある領域に最適です。
